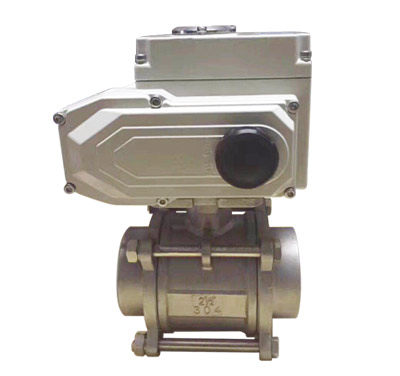

电动三片式球阀采用精小型电动执行器与三片式球阀组成，内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。
技术参数
| 公称通径 | DN10～100mm | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | ||||||
| 连接方式 | 内螺纹连接 | 对焊连接 | |||||||
|
零件 名称 |
阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) | ||
| 球体、阀杆 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |||
| 密封圈、填料 | 增强聚四氟乙烯、对位聚苯 | ||||||||
|
适用 工况 |
适用介质 |
水、蒸汽 、油品等 |
硝酸等腐 蚀性介质 |
醋酸等腐 蚀介质 |
水、蒸汽 、油品等 |
硝酸等腐 蚀性介质 |
醋酸等腐 蚀介质 |
||
| 适用温度 | -29～180℃(增强聚四氟乙烯)、-29～300℃(对位聚苯) | ||||||||
外形尺寸
| 公称通径 mm | inch | 内螺纹连接 L(mm) |
重量 (Kg) |
执行器选配 (常温常压) |
| 10 | 3/8 | 60 | 0.34 | HYR-005 |
| 15 | 1/2 | 75 | 0.47 | HYR-005 |
| 20 | 3/4 | 80 | 0.68 | HYR-005 |
| 25 | 1 | 90 | 1.2 | HYR-005 |
| 32 | 11/4 | 110 | 1.9 | HYR-008 |
| 40 | 11/2 | 125 | 2.7 | HYR-008 |
| 50 | 2 | 144 | 3.9 | HYR-010 |
| 65 | 21/2 | 186 | 7.1 | HYR-010 |
| 80 | 3 | 206 | 11.5 | HYR-020 |
| 100 | 4 | 240 | 20.5 |
